物联网超声波热量表

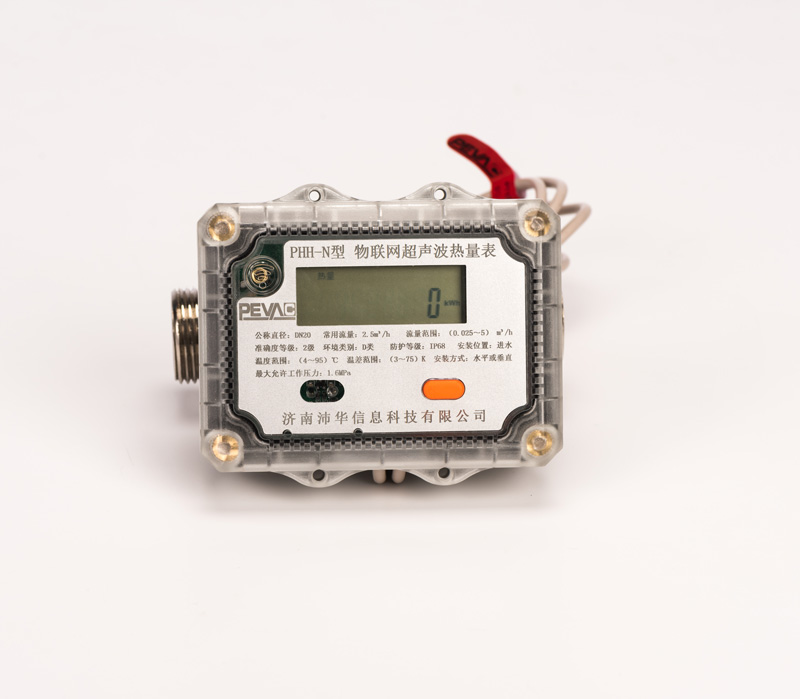

PHH-N型物联网超声波热量表HC-06C01-N由流量传感器、配对温度传感器和计算器构成，具有结构紧凑、安装方便等特点。本产品采用优质压电陶瓷换能器，保证了产品的高准确度和稳定性；本产品无任何机械转动，无磨损，不易受恶劣水质影响且维护费用低；可水平或垂直安装,安装时可根据用户不同需要安装在进水管道或回水管道上（需预先选定）；可根据用户需要添加光电或NB-IoT接口来实现远程自动抄表功能，便于集中管理。

NB-IoT物联网超声波热量表主板无线部分技术指标：

1、 符合GB/T 32224-2015设计标准。

2、 可冷/热计量，满足2级计量精度要求。

3、 存储最近36个月的数据，并能查询，数据掉电不丢失。

4、 具有光电和NB-IoT接口，方便功能扩展和组网抄表。

5、 温度、流量、电池自诊断功能，防止失热损失。

6、 低始动流量，高准确度。

7、 低功耗设计，电池寿命6年以上。

8、 采用超声测流技术，不受磁场干扰，无机械转动部件，无磨损，可靠性高，维护量小。

9、可水平、垂直方向安装，方便施工。

安装使用与注意事项

1.用户选择（冷）热量表应根据安装管道的实际流量（或设计流量）大小而定。

2.热量表前端须安装过滤器；过滤器须定期清洗维护，避免水中杂质损坏热表。

3.热量表须水平方向安装或者垂直方向安装，水流标识箭头方向须与管道水流方向一致，垂直安装时水流流动方向须向上；不得使用回水管道进行供水。

4.热量表安装前，须清洗管道；热量表进口前端直管道不应小于管径的10倍长度，出口前端直管道不应小于管径的5倍长度。

5.安装位置应避免直晒、冰冻和污染等，并便于安装、读数及维护。安装过程中请注意轻拿轻放、避免碰摔；请注意不要扯断传感器连线；请保持表体清洁。

6.为了用户的权益，使用中请保持铅封完整。

7.未经本公司许可，任何人不得私自拆卸维修热量表，否则保修服务自行解除。

8.用户可参考安装示意图进行安装。

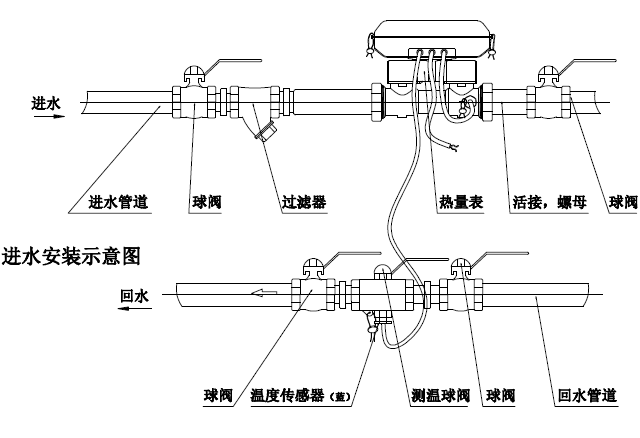

   （1）DN15—DN40进水口安装如下图：

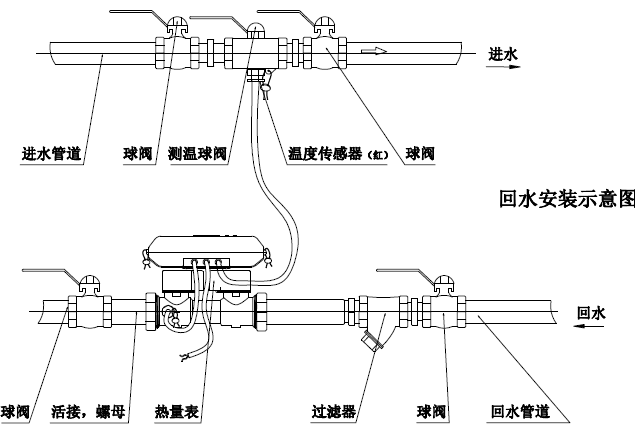

   （2）DN15—DN40回水口安装如下图：
