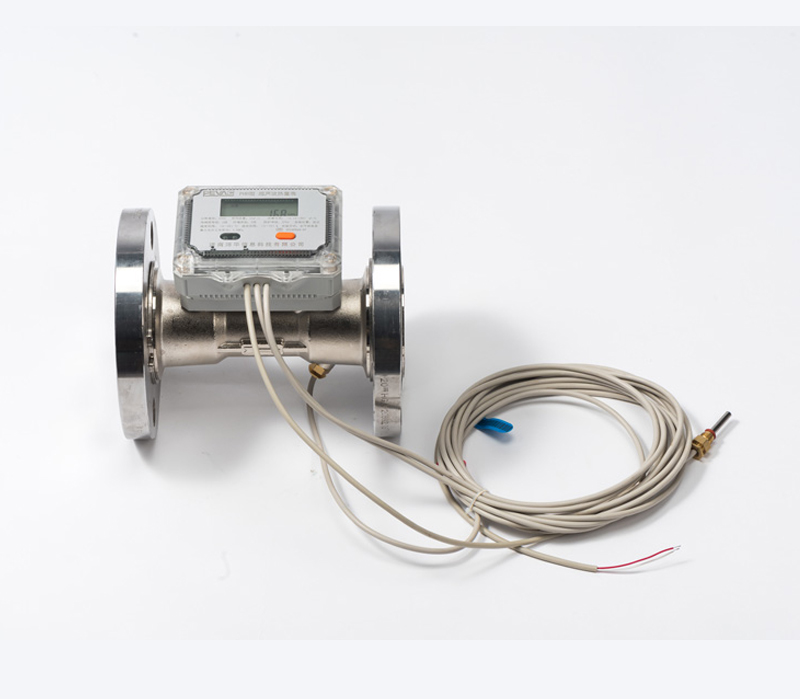

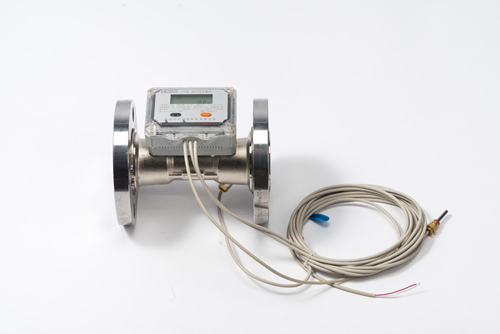

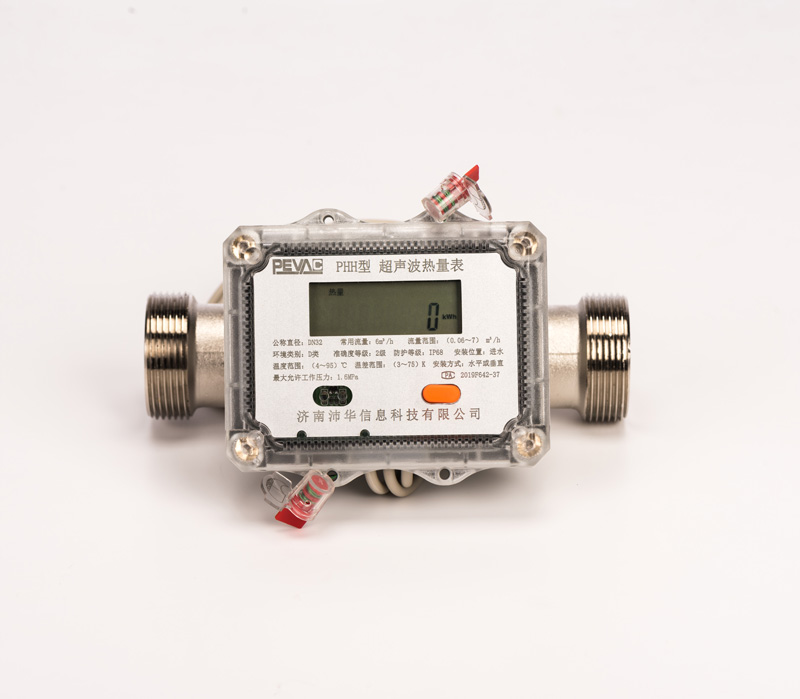

PHH型超声波热量表由流量传感器、配对温度传感器和计算器构成,具有结构紧凑、安装方便等特点。本产品采用优质压电陶瓷换能器,保证了产品的高准确度和稳定性;本产品无任何机械转动,无磨损,不易受恶劣水质影响且维护费用低;可水平或垂直安装,安装时可根据用户不同需要安装在进水管道或回水管道上(需预先选定);可根据用户需要添加光电或M-Bus接口来实现远程自动抄表功能,便于集中管理。
项目 | 技术参数 |
流量最大读数(m3):DN15-40 | 999999.99 |
流量最大读数(m3):DN50-400 | 9999999.9 |
热量最大读数:DN15-40 | 99999999(kWh) |
热量最大读数:DN50-400 | 9999999.9(MWh) |
准确度等级 | 2级 |
压力损失 | <25kPa |
最大允许工作压力 | 1.6MPa |
温度传感器 | PT1000铂电阻 |
显示位数 | 8位 |
温度范围 | (4 ~ 95)℃ |
温差范围 | (3 ~ 75)K |
温度分辨率 | 0.01℃ |
环境类别 | D类 |
电池工作时间 | 6年(锂电池) |
安装方式 | 水平安装或垂直安装 |
热载体 | 水 |
1、 符合GB/T 32224-2015设计标准。
2、 可冷/热计量,满足2级计量精度要求。
3、 存储最近18个月的数据,并能查询,数据掉电不丢失。
4、 具有光电/M-Bus接口,方便功能扩展和组网抄表。
5、 温度、流量、电池自诊断功能,防止失热损失。
6、 低始动流量,高准确度。
7、 低功耗设计,电池寿命6年以上。
8、 采用超声测流技术,不受磁场干扰,无机械转动部件,无磨损,可靠性高,维护量小。
9、 全新防护技术,防护等极IP68。
10、 可水平、垂直方向安装,方便施工。

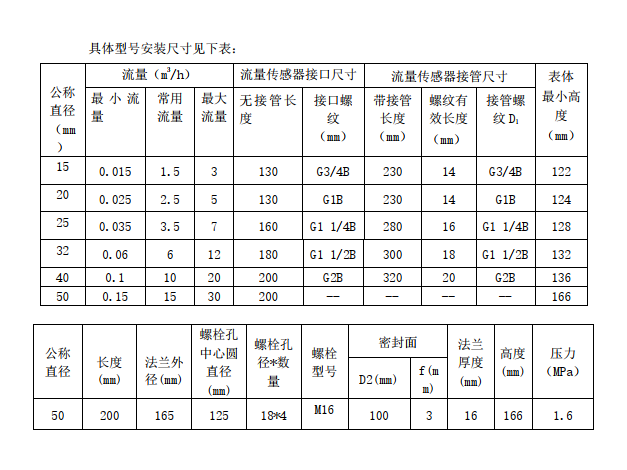

用户选择(冷)热量表应根据安装管道的实际流量(或设计流量)大小而定。
2.热量表前端必须安装过滤器;过滤器须定期清洗维护,避免水中杂质损坏热表。
3.热量表须水平方向安装或者垂直方向安装,水流标识箭头方向须与管道水流方向一致,垂直安装时水流流动方向必须向上;不得使用回水管道进行供水。
4.热量表安装前,必须清洗管道;热量表进口前端直管道不应小于管径的10倍长度,出口前端直管道不应小于管径的5倍长度。
5.安装位置应避免直晒、冰冻和污染等,并便于安装、读数及维护。安装过程中请注意轻拿轻放、避免碰摔;请注意不要扯断传感器连线;请保持表体清洁。
6.为了用户的权益,使用中请保持铅封完整。
7.未经本公司许可,任何人不得私自拆卸维修热量表,否则保修服务自行解除。
8.用户可参考安装示意图。
DN15—DN40进水口安装如下图
DN15—DN40回水口安装如下图
DN50安装示意图
