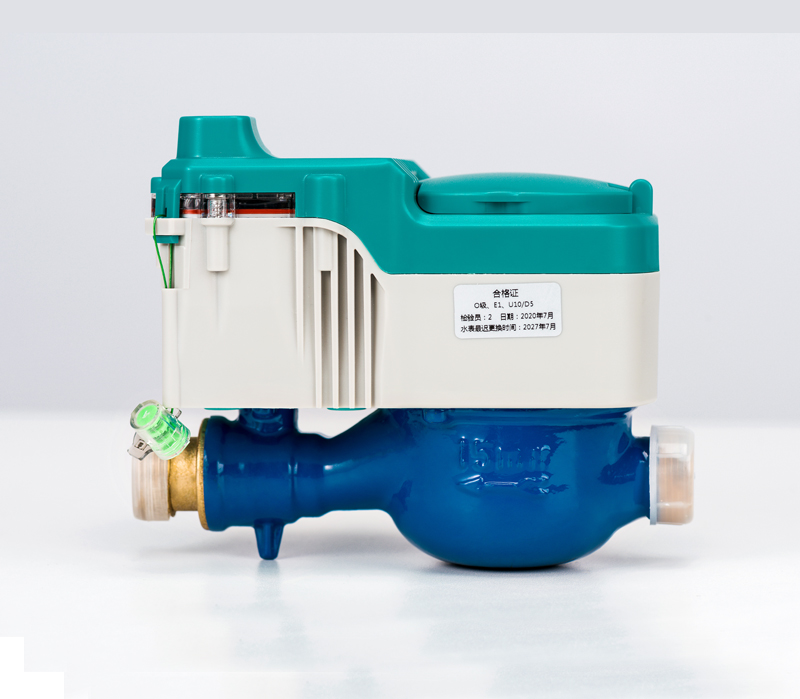

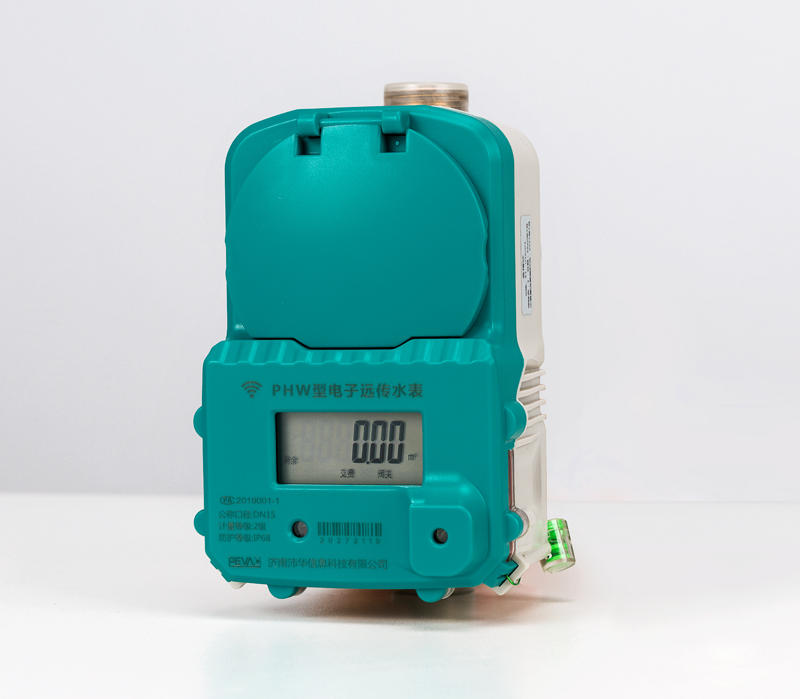

电子远传水表+NB集中器

电子远传水表+NB集中器

  • 所属分类:智慧水务
  • 浏览次数:
  • 发布日期:2024-01-23 14:58:45
  • 产品概述
  • 技术参数
  • 性能特点
  • 安装使用

电子远传水表是以先进的微电脑控制技术为核心,以GFSK为信息传递媒介而构成的高科技机电一体化智能仪表,具有机械计数和电子计数的双重功能。该智能水表采用独特的一体化设计,它主要由水表基表、控制器、GFSK无线传输模块、阀门、流量采集器组成,在保持了传统机械式水表特点的同时,还具有直观的电子显示的特点。具有设计先进、技术含量高、功能完备、计量准确、性能可靠、体积小、显示直观、外形精美以及安装便捷、使用方便等优点,适用于农村或城市居民自来水的计量和收费。




该套产品中集中器可通过NB-IOT对水表进行远程管理,包括设置水表参数、对水表充值、读取水表数据、设置水表地址和修改水表累积量等,同时具有IC卡预付费功能,提高了供水行业的现代化管理水平,同时方便了用户的使用,避免了查表收费给用户带来的诸多不便,具有很好的经济和社会效益。

该产品表壳可实现全密封在线维修,具备非常好的防水性,已获实用新型专利证书和外观设计专利证书。该套壳体为水表提供了整套的解决方案,它既保留了物联网水表的全部功能,又能分离或拆换机械计量或电子控制部分,同时还可保证两部分拆离时均能保持全密封状态。


M09-N型集中器技术参数:


集中器电池寿命

7年以上

下行抄表通讯方式

GFSK

上行服务器通讯方式

NB-IoT

主动联网超时时间

25秒

接收等待时间

15秒

定时周期

默认1天(可更改)

防护等级

IP65

通讯速率

10kbps

终端通讯距离

1公里(空旷距离)

被动联网超时时间

25秒

工作模式

定时上线

带载终端数量

50


电子远传水表技术参数:


水表电池寿命

7年以上

公称口径

DN15、DN20、DN25

计量等级

2级

压力损失等级

∆p 63

环境等级

O级

最小读数

0.01m³

IC卡的保密性

一卡一表,不可复制

IC卡使用寿命

使用次数≥10万次

集中器通信方式

GFSK

防护等级

IP68

最大允许压力

1.0MPa

相对湿度

93%

介质温度

冷水:0.1~30℃

电磁环境

E1

最大读数

99999.9m³

静态工作电流

≤10uA

报警量

2.0m³

通讯速率

10kbps

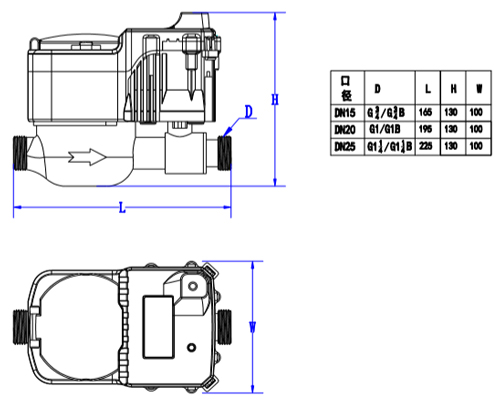

DN15-DN25安装示意图


DN15-DN25安装示意图

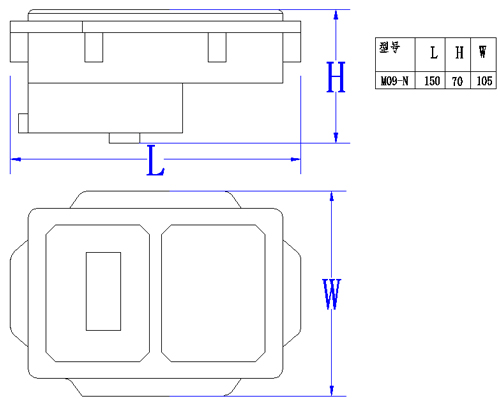

M09-N集中器尺寸图:


M09-N集中器尺寸图:



具有预付费功能

囤积限额功能

挂失功能

剩余量不足提示功能

低功耗显示功能

电压电流显示功能

电压电流显示功能

防磁干扰功能

一表一卡功能

防重复读卡功能

防盗写功能

数据双保护功能

区域代码功能

限位开关失效保护功能

阀门防垢月自检功能

远程管理功能


1、集中器建议安装在信号比较好的地方;若是户外,建议增加外包装盒保护,避免暴晒和淋雨;工作环境不宜过高,尽量通风透气。

2、 用户选择水表的口径应根据安装管道的流量大小而定。

3、 水表的安装位置要避免暴晒、冰冻、污染,且方便拆装。在冰冻期间,除将水表和水管包扎保护外,不用时还需将水表进水端阀门关闭,出水端放水阀和水龙头打开,可防止水表因冰冻膨胀而损坏。

4、 为了水表的计量准确,表体上箭头方向与水流方向必须一致,水表必须水平安装,使字面朝上,管道出口端(水龙头)应高于水表。

5、 装表前,务必先将管道内砂石、泥沙、麻丝等杂物冲洗干净,以免造成水表故障。

6、 装表时,在表前加装控制阀门,便于拆卸,维修水表时关闭表前阀门。

7、 水表不应直接与管道连接,水表与管道间应通过连接管、密封垫圈、连接螺母连接,拆装时,切不可用力硬扳,以免扭坏表壳。

8、 当水表出现故障时,不可自行拆卸,应请自来水公司专业技术人员维修。
