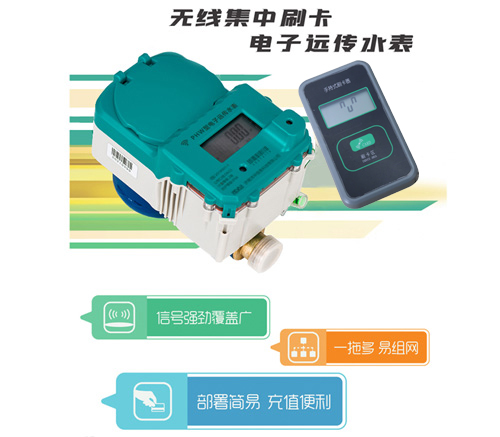

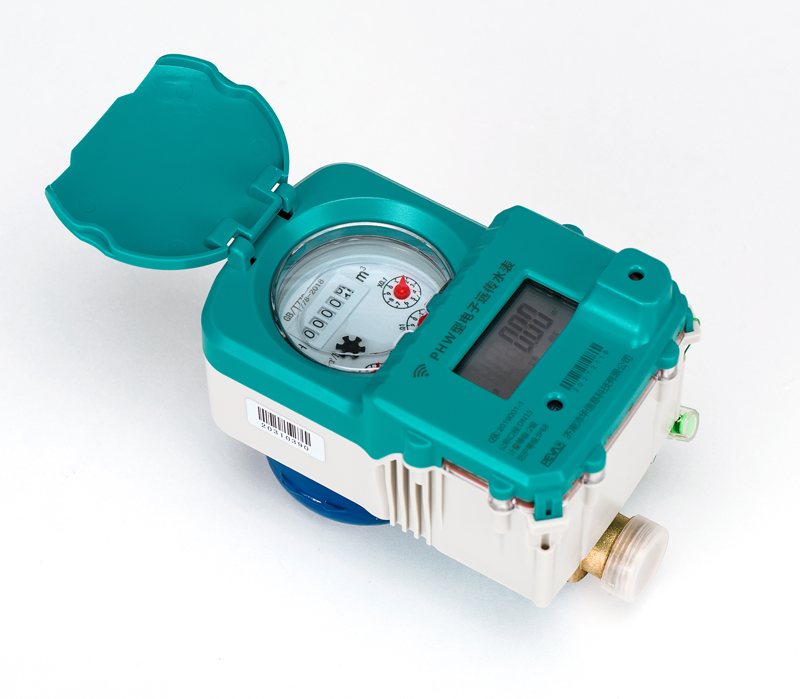

电子远传水表是以先进的微电脑控制技术为核心,以GFSK为信息传递媒介而构成的高科技机电一体化智能仪表,具有机械计数和电子计数的双重功能。该智能水表采用独特的一体化设计,它主要由水表基表、GFSK无线传输模块、阀门、流量采集器等组成,在保持了传统机械式水表特点的同时,还具有直观的电子显示的特点。具有设计先进、技术含量高、功能完备、计量准确、性能可靠、体积小、显示直观、外形精美以及安装便捷、使用方便等优点,适用于农村或城市居民自来水的计量和收费。
该套产品可通过GFSK对水表进行远程管理,实现对水表充值,提高了供水行业的现代化管理水平,同时方便了用户的使用,避免了查表收费给用户带来的诸多不便,具有很好的经济和社会效益。
该产品表壳可实现全密封在线维修,具备非常好的防水性,已获实用新型专利证书(专利号:ZL201920801890.4)和外观设计专利证书(专利号:ZL201930274806.3)。该套壳体为水表提供了整套的解决方案,它既保留了物联网水表的全部功能,又能分离或拆换机械计量或电子控制部分,同时还可保证两部分拆离时均能保持全密封状态。

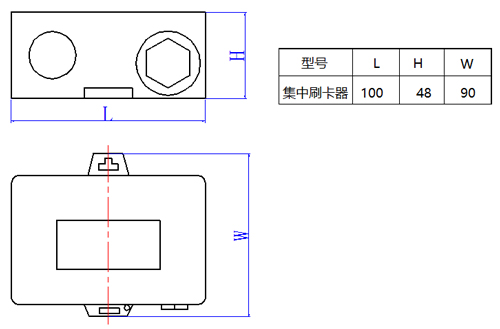

刷卡器性能参数:
电池寿命 | 7年以上 |
通讯方式 | GFSK |
无线发射功率 | 19dbm |
无线通讯速率 | 10kbps |
防护等级 | IP65 |
通讯距离 | 500m(空旷) |
工作模式 | 刷卡激活 |
带载数量 | 无限 |
电子远传水表性能参数:
公称口径 | DN | 15 | 20 | 25 | 32 |
常用流量 | Q3 L/h | 2500 | 4000 | 6300 | 10000 |
最小流量 | Q1 L/h | 25 | 40 | 63 | 100 |
量程比 | Q3 / Q1 | 100 | |||
流场敏感度等级 | U10/D5 | ||||
准确度等级 | 2级 | ||||
温度等级 | T30 | ||||
压力等级 | 1.0MPa | ||||
压力损失等级 | ∆p 63 | ||||
环境等级 | O级 | ||||
电磁环境等级 | E1 | ||||
防护等级 | IP68 | ||||
通讯方式 | GFSK+NB-IoT/Cat.1 |

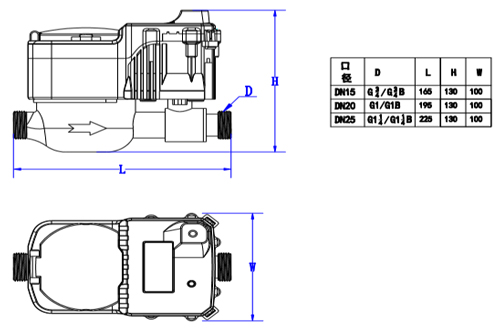

电子远传水表尺寸示意图
公称口径 | DN | 15 | 20 | 25 | 32 |
表体长度 | L mm | 165 | 195 | 225 | 225 |
表体宽度 | W mm | 100 | 100 | 100 | 110 |
表体高度 | H mm | 130 | 130 | 130 | 130 |
1、 机电分离,便于维护
2、 贴片磁阻,稳定可靠
3、 球面玻璃,低温不碎
4、外壳采用优质复合材料,耐候耐用
5、符合IP68防护等级,可长期水下工作
6、同时具备IC卡水表功能
7、GFSK+NB-IoT/Cat.1通讯
1、集中刷卡器可以不用固定安装在具体位置上,需要充值时,可带到水表附近使用,无需在水表端刷卡充值。
2、用户选择水表的口径应根据安装管道的流量大小而定。
3、水表的安装位置要避免暴晒、冰冻、污染,且方便拆装。在冰冻期间,除将水表和水管包扎保护外,不用时还需将水表进水端阀门关闭,出水端放水阀和水龙头打开,可防止水表因冰冻膨胀而损坏。
4、为了水表的计量准确,表体上箭头方向与水流方向须一致,水表须水平安装,使字面朝上,管道出口端(水龙头)应高于水表。
5、装表前,务必先将管道内砂石、泥沙、麻丝等杂物冲洗干净,以免造成水表故障。
6、装表时,在表前加装控制阀门,便于拆卸,维修水表时关闭表前阀门。
7、水表不应直接与管道连接,水表与管道间应通过连接管、密封垫圈、连接螺母连接,拆装时,切不可用力硬扳,以免扭坏表壳。
8、当水表出现故障时,不可自行拆卸,应请自来水公司技术人员维修。
