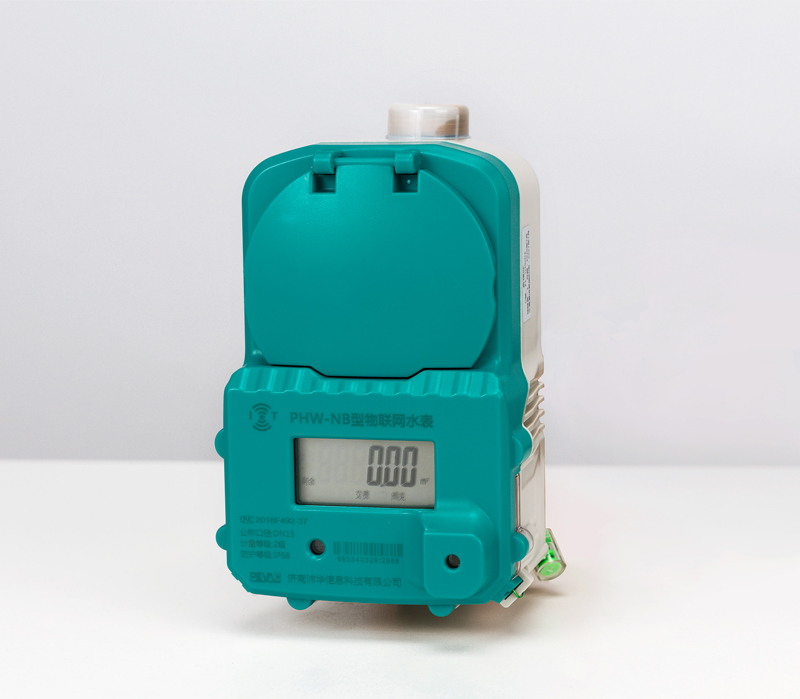

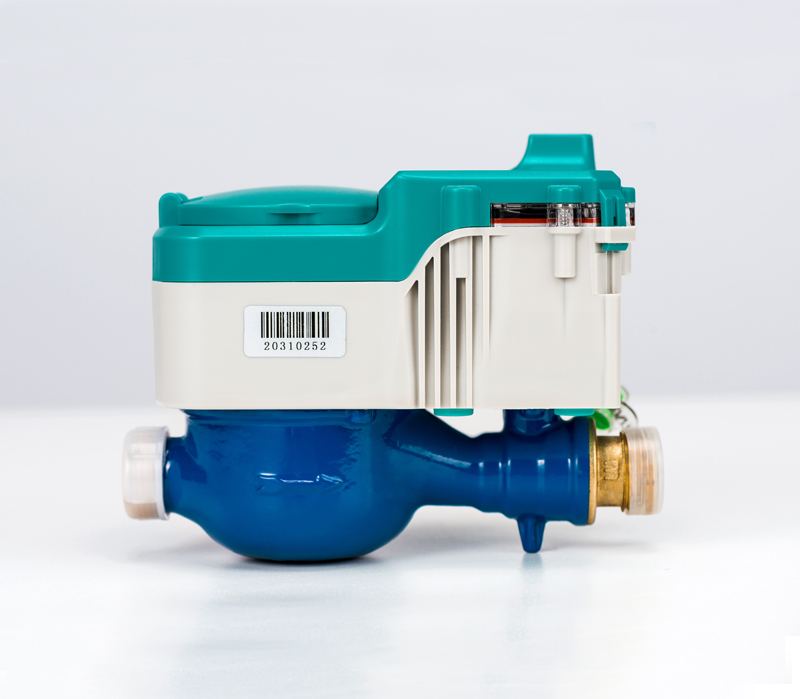

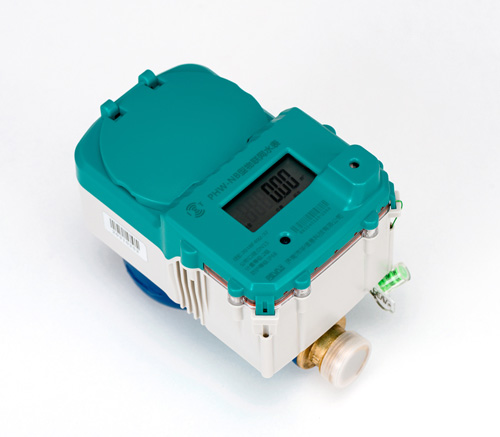

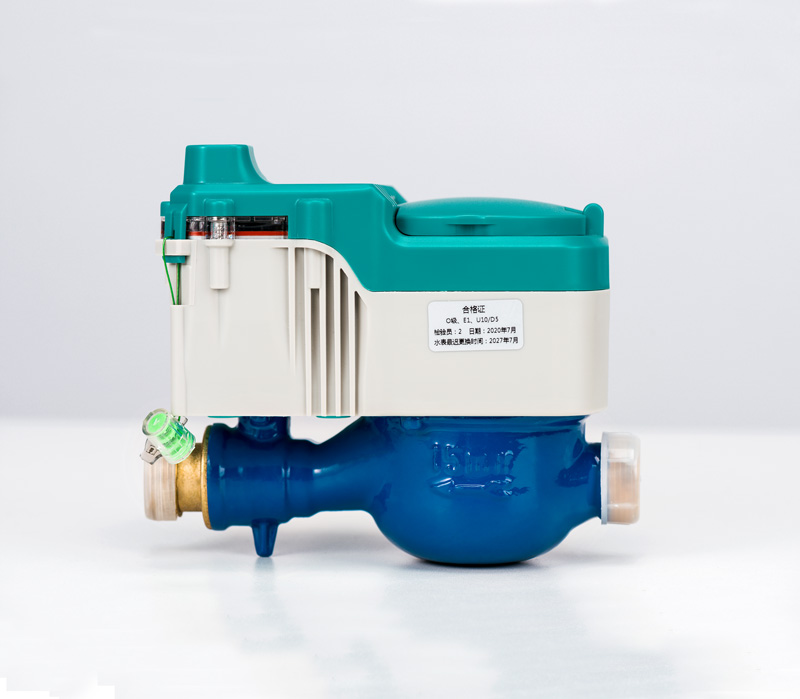

PHW-NB型物联网水表WY-26C04是以先进的微电脑控制技术为核心,以NB-IoT和IC卡为信息传递媒介而构成的高科技机电一体化智能仪表,具有机械计数和电子计数的双重功能。该智能水表采用独特的一体化设计,它主要由水表基表、控制器、NB-IoT无线远程模块、阀门、流量采集器组成,在保持了传统机械式水表特点的同时,还具有直观的电子显示的特点。该水表具有设计先进、技术含量高、功能完备、计量准确、性能可靠、体积小、显示直观、外形精美以及安装便捷、使用方便的优点,适用于城市居民自来水的计量和收费。
该产品可通过NB-IoT对水表进行远程管理,包括设置水表参数、对水表充值、读取水表数据、设置水表地址和修改水表累积量等,同时具有IC卡预付费功能,提高了供水行业的现代化管理水平,同时方便了用户的使用,避免了查表收费给用户带来的诸多不便,具有很好的经济和社会效益。
电池寿命 | 7年以上 |
公称口径 | DN15、DN20、DN25 |
计量等级 | 2级 |
压力损失等级 | ∆p 63 |
环境等级 | O级 |
最小读数 | 0.01m³ |
IC卡的保密性 | 一卡一表,不可复制 |
IC卡使用寿命 | 使用次数≥10万次 |
与上位机通信方式 | |
防护等级 | IP68 |
最大允许压力 | 1.0MPa |
相对湿度 | 93% |
介质温度 | 冷水:0.1~30℃ |
电磁环境 | E1 |
最大读数 | 99999.9m³ |
静态工作电流 | ≤10uA |
报警量 | 2.0m³ |
通讯传输速率 | 1200/2400bps |
DN15-DN25安装示意图
口径(mm) | 长度 (mm) | 宽度(mm) | 高度 (mm) |
15 | 165 | 88 | 122 |
20 | 195 | 88 | 122 |
25 | 225 | 88 | 122 |
具有预付费功能 | 囤积限额功能 |
挂失功能 | 剩余量不足提示功能 |
低功耗显示功能 | 电池兼容 |
电压电流显示功能 | 电池欠压提示功能 |
取信元件防潮功能 | 防磁干扰功能除后,可用卡开启。 |
一表一卡功能 | 防重复读卡功能 |
防盗写功能 | 数据双保护功能 |
区域代码功能 | 限位开关失效保护功能 |
阀门防垢月自检功能 | 远程管理功能 |
1、用户选择水表的口径应根据安装管道的流量大小而定。
2、水表的安装位置要避免曝晒、冰冻和污染,且方便拆装。在有冰冻期间,除将水表和水管包扎外,不用时将水表进水端阀门关闭,出水端放水阀和水龙头打开,可防止水表因冰冻膨胀而损坏。
3、为了水表的计量准确,表体上箭头方向与水流方向必须一致,水表必须水平安装,使字面朝上,管道出口端(水龙头)应高于水表。
4、装表前,务必应先将管道内砂石、泥沙、麻丝等杂物冲洗干净,以免造成水表故障。
5、装表时,在表前加装控制阀门,便于拆卸,维修水表时关闭表前阀门。
6、水表不应直接与管道连接,水表与管道间应通过连接管、密封垫圈、连接螺母连接,拆装时,切不可用力硬扳,以免扭坏表壳。
当水表出现故障时,不可自行拆卸,应请自来水公司专业技术人员维修。
